Автоматизированная система коммерческого учёта электроэнергии (АСКУЭ)

АСКУЭ (Автоматизированная Система Коммерческого Учёта Электроэнергии) — также известна как АИИС КУЭ. Комплекс контрольно-измерительной аппаратуры, коммуникаций связи (сетей передачи данных), ЭВМ и программного обеспечения, предназначенный для учёта потребляемой/передаваемой электроэнергии.

 Система применяется на промышленных предприятиях, в городских службах, торговых сетях, дачных/коттеджных поселках и является рациональным решением для:

  •  повышения точности учета электроэнергии;
  •  снижения потребляемой мощности на предприятии в часы пиковых нагрузок электросистемы;
  •  перехода на расчет за электроэнегию с энергосистемой по диффиринцированным тарифам;
  •  контроля за качеством электроэнергии.

Наличие системы у участника рынка электроэнергетики является обязательным условием работы на оптовом (ОРЭ) и розничном (РРЭ) рынке электроэнергии и мощности.

Задачи АСКУЭ

 Точное измерение количества потребленной или переданной энергии и мощности с учетом суточных данных, зонных и каких-либо других тарифов.

 Обеспечение доступа к этим данным для произведения расчетов с поставщиком/потребителем.

Функции АСКУЭ

  •  Постоянный мониторинг величин мощности и энергии.
  •  Слежение за превышением лимитов величин мощности и энергии со звуковой и/или визуальной сигнализацией оператору.
  •  Построение графиков нагрузки и потребления.
  •  Возможен дополнительный визуальный контроль, в реальном времени, еще и следующих параметров: ток нагрузки, напряжение питающей сети, частота питающей сети, сдвиг по фазе между током и напряжением.
  •  Создание базы данных по всем измеряемым параметрам.

 Структура АСКУЭ

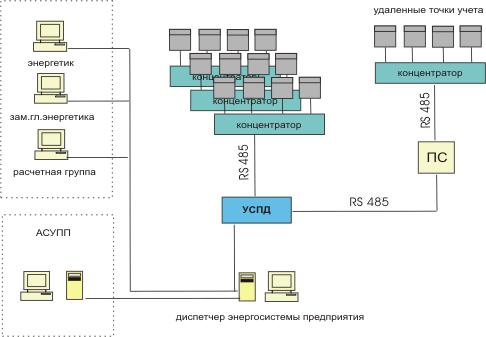

Примерная схема построения АСКУЭ.



В состав АСКУЭ входят четыре элемента:

    1) счётчики энергии и мощности (с цифровым интерфейсом или импульсным выходом), а также устройства сбора и передачи данных (УСПД), такие как мультиплексоры, телесумматоры и т. п. В составе АСКУЭ используются точные микропроцессорные счётчики, представляющие из себя, практически, маленький компьютер, висящий в точке учета. Такие счётчики способны учитывать по тарифам как активную, так и реактивную энергию, а также мощность в двух направлениях. Кроме того, они способны фиксировать максимальную мощность нагрузки в заданном интервале времени и хранить измеренные данные в своей памяти до года. Также, они способны измерять некоторые параметры качества электроэнергии, например, напряжение, ток, частоту, углы сдвига фаз, провалы напряжения. Счётчики передают уже готовые данные только в то время (несколько секунд), когда с ними установлена связь. Данные передаются в киловатт-часах. Если связи нет, то вся информация в течение нескольких месяцев собирается, хранится в памяти счетчика;

    2) коммуникации (коммутируемые телефонные каналы связи, выделенные телефонные каналы, радиоканалы и т. п.) и аппаратура связи (модемы, радиомодемы, мультиплексоры и пр.);

    3) ЭВМ с установленным специализированным ПО (для сбора и анализа данных от нескольких счетчиков или групп потребителей). Могут использоваться следующие виды интерфейсов для передачи данных:

  •  интерфейс RS-485, который представляет из себя один кабель, на который можно посадить до 32 счетчиков, что увеличивает скорость передачи данных, однако может использоваться лишь на небольших объектах;

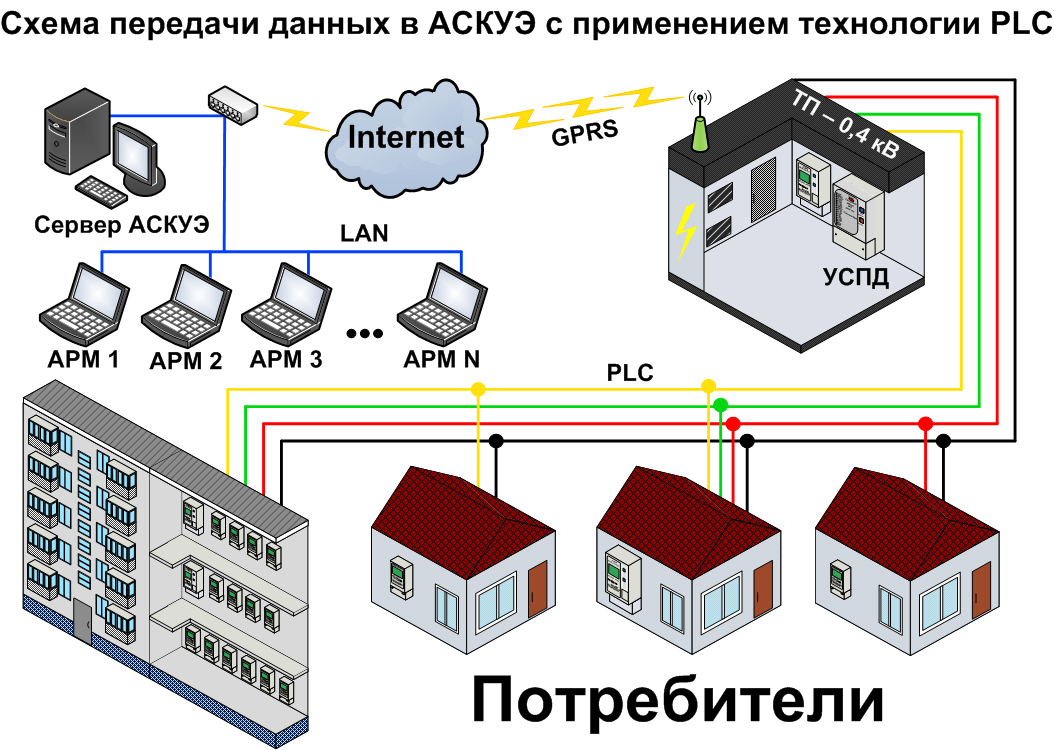

  •  интерфейс PLC — передача данных происходит по проводам электроэнергии, которые обеспечивают питание счетчика;
  •  интерфейс, передающий данные по мобильной связи через gsm-модем;

    4) ПО для обмена данными измерений с другими предприятиями или поставщиком электроэнергии.

 Достоинства АСКУЭ

  •  Позволяют сделать правильный заказ лимитов мощности исходя из анализа количества потребляемой энергии в часы пик.
  •  Определение точек несанкционированного доступа к источникам энергии.
  •  Выбор экономически выгодного режима включения-выключения энергопотребителей.
  •  Обеспечение оперативного контроля и управления потреблением энергоносителей в течение суток.
  •  Усиления дисциплины использования энергоносителей потребителями.
  •  Рациональное планирование времени работы цехов и подразделений в течение суток на предприятиях.
