Прибор Прорыв-Т-А

      Прибор предназначен для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и  показателей качества электрической энергии в соответствии с ГОСТ 32145-2013, ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ 30804.4.30-2013, класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.

Госреестр СИ РФ: № 58171-14

Измеряемые показатели качества электроэнергии прибора Прорыв-Т-А:

по ГОСТ Р 51317.4.30-2008

• Значение напряжения;
• Частота;
• Коэфициент несимметрии напряжения по обратной последовательности;
• Коэфициент несимметрии напряжения по нулевой последовательности;
• Коэфициент искажения синусоидальности кривой напряжения;
• Коэфициент n-й гармонической составляющей напряжения;
• Длительность временного перенапряжения;
• Максимальное значение перенапряжения;
• Длительность провалов напряжения;
• Остаточное напряжение;

по ГОСТ 13109-97

• Установившееся отклонение напряжения;
• Отклонение частоты;
• Коэффициент искажения синусоидальности кривой напряжения;
• Коэффициент n-ой гармонической составляющей напряжения;
• Коэффициент несимметрии напряжения по обратной последовательности;
• Коэффициент несимметрии напряжения по нулевой последовательности;
• Длительность провала напряжения;
• Глубина провала напряжения;
• Показатели тока и мощности;
• Действующее значение силы тока;
• Коэффициент n-ой гармонической составляющей тока;
• Суммарный коэффициент гармонических составляющих ток;
• Фазовый угол между напряжением и током;
• Полная электрическая мощность;
• Активная электрическая мощность;
• Реактивная электрическая мощность;

Технические характеристики ПРОРЫВ-Т-А с токовыми клещами:

• Номинальное значение измеряемого фазного/междуфазного напряжения Uном: 220/√3 В  (100/√3 ) /100 В;
• Номинальное значение частоты электропитания: 50 Гц;
• Номинальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и составляет: 800 А;
• Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)»: ±6·10-6 (±0,5 с/сут);
• Пределы допускаемой дополнительной температурной погрешности приборов при измерении параметров: 1/2 предела допускаемой основной погрешности на каждые 10 ºС изменения температуры окружающей среды;
• Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов): ±6·10-6 (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды;
• Входное сопротивление по измерительным входам напряжения не менее: 800 кОм;
• Входное сопротивление по измерительным входам тока  не более: 2 МОм;
• Максимальный диаметр охватываемого проводника токоизмерительными клещами:  53 мм;
• Электропитание осуществляется напряжением переменного тока в диапазоне: от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц;
• Средний срок службы не менее: 10 лет;
• Наработка на отказ не менее: 70000 часов
• Габаритные размеры: 183х109х35 мм, Масса 0,4 кг;
• Нормальное значение температуры окружающего воздуха плюс 20 ºС
• Допускаемые отклонения от нормального значения: ±5 °С
• Нормальная область значений относительной влажности воздуха от 30 до 80 %
• Нормальная область значений атмосферного давления от 84 до 106 кПа
• Нормальное значение напряжения питающей сети переменного тока 220 В
• Рабочая температура окружающего воздуха от минус 40 до плюс 55 °С
• Рабочая относительная влажность воздуха, не более 90 % при 30 °С

Основныe преимушества прибора Прорыв-Т-А с токовыми клещами:

• Расширенный температурный диапазон -40С +50С (при отсутствии дополнительных
• огрешностей).
• Предназначен для применения в условиях жёсткой электромагнитной обстановки.
• Хранение в памяти 3-х секундных значений параметров показателей качества электрической энергии, требование ГОСТ 13109-97.
• Малый вес и габариты (около 0.6 кг), что обеспечивает удобство транспортировки и установки на объекте. В 1 ящик вмещается 12 приборов "Прорыв-КЭ".
• Ударопрочный, экранированный, металлический и влагостойкий корпус.
• Отсутствуют внешние органы управления (не требует предварительной настройки).
• Быстрый и легкий ввод в эксплуатацию на объекте.
• Передает текущие значения показателей качества электрической энергии на внешний ПК.
• Работа в автономном режиме и в автоматизированных системах контроля качества электрической энергии.
• Широкие возможности программного обеспечения для анализа электросети.
• Приборы измеряют ПКЭ, включая измерения длительности и глубины быстрых измерений напряжения, и электроэнергетические характеристики согласно таб. 2 и записывают результаты в память. Память приборов представляет собой энергонезависимое оперативное устройство.
• Продолжитепьность записи информации не менее 30 суток.
• Информация из энергонезависимой памяти считывается во внешюю ЭВМ, где производится ее последующая обработка.
• При анализе данных используется проrраммное обеспечение ПРОРЫВ (ПО). ПО позволяет производить загрузку с приборов измеренных значений показателей качества электрической энергии, стирание результатов ранее проведенных измерений, ввод информации о месте измерений, просмотр произвольно выбранного временнного участка измерений, сохранение результатов с привязкой к времени измерений в файл, формирование и распечатку протоколов измерений.
• Приборы предназначены как для автономной работы, Taк и для использования в составе автоматизированных информационно-измерительньных систем, в том числе в модулях измерительнных lвтоматизированной информационно-измерительной системы безопасности элекрической энергии (АИИС БЭЭ).
• Приборы могут производить подстройку текущего времени под время "Национальной шкалы координированного времени Российской Федерации UTC (SU)" в соответствии с требованиями ГОСТ 30804.4.30-2013, класс А. Приборы при отключении питающей фазы сети переменного тока будут продолжать непрерывные измерения только при работе от источников бесперебойного питания ИБП-1 ( по дополнительному заказу).
• Источник бесперебойного питания ИБП-1 обеспечивает непрерывную работу приборов типа Прорыв в автономном режиме в течение не менее трёх часов.
• Приборы обеспечивают непрерывное измерение и запоминание показателей качества электрической энергии в течение не менее месяца.
• Приборы обеспечивают сохранение измеренных показателей качества электрической энергии при отключении питания в течение неограниченного времени.

Графическое отображение регистрации характеристик:

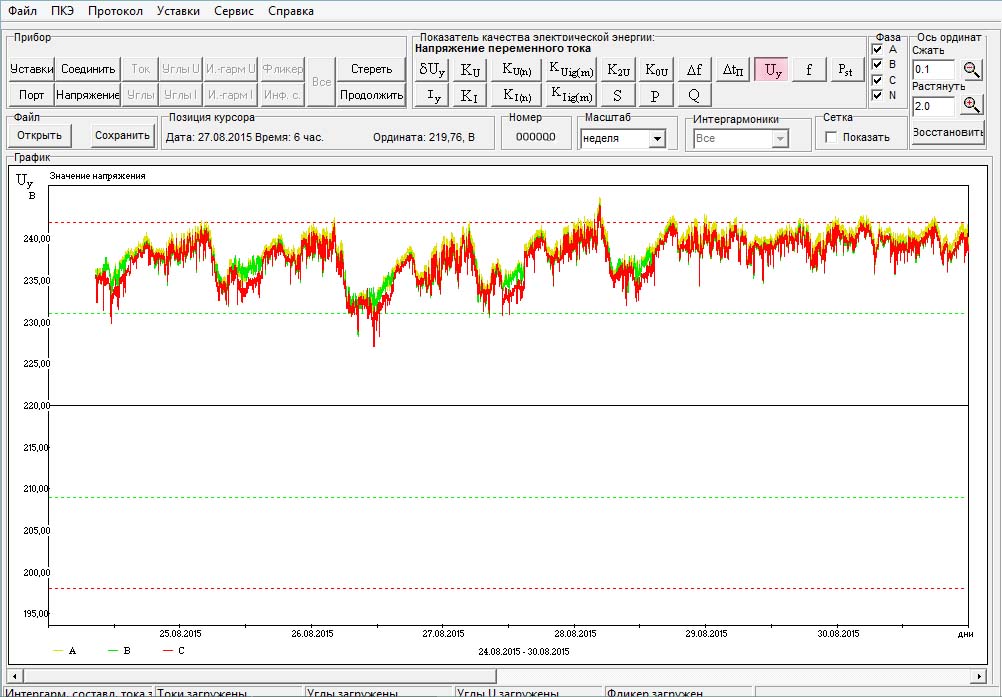

Напряжение, В

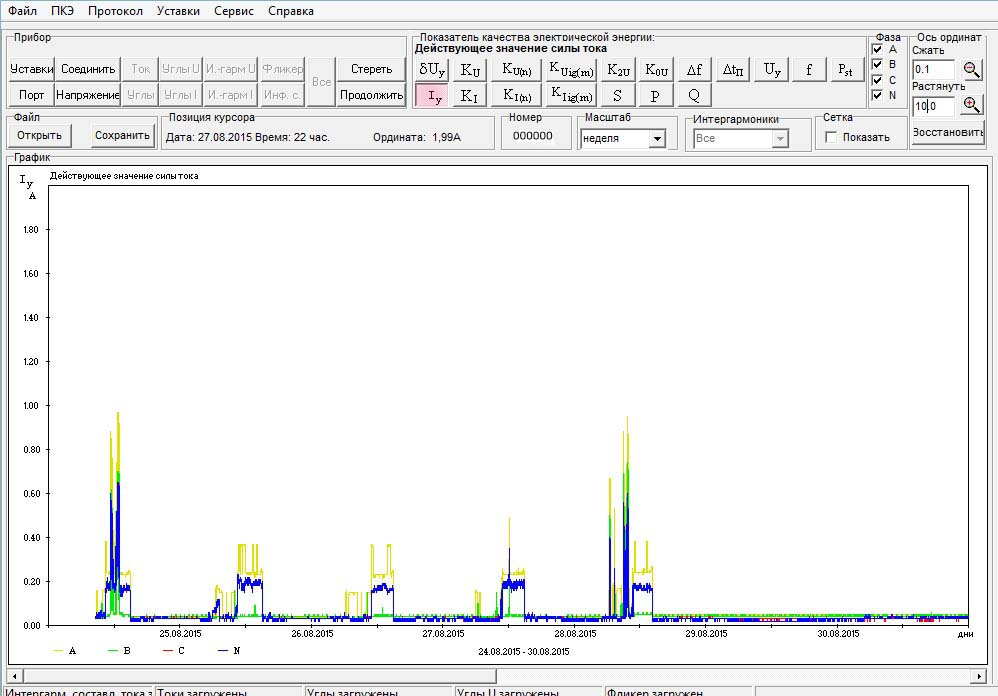

Ток, А

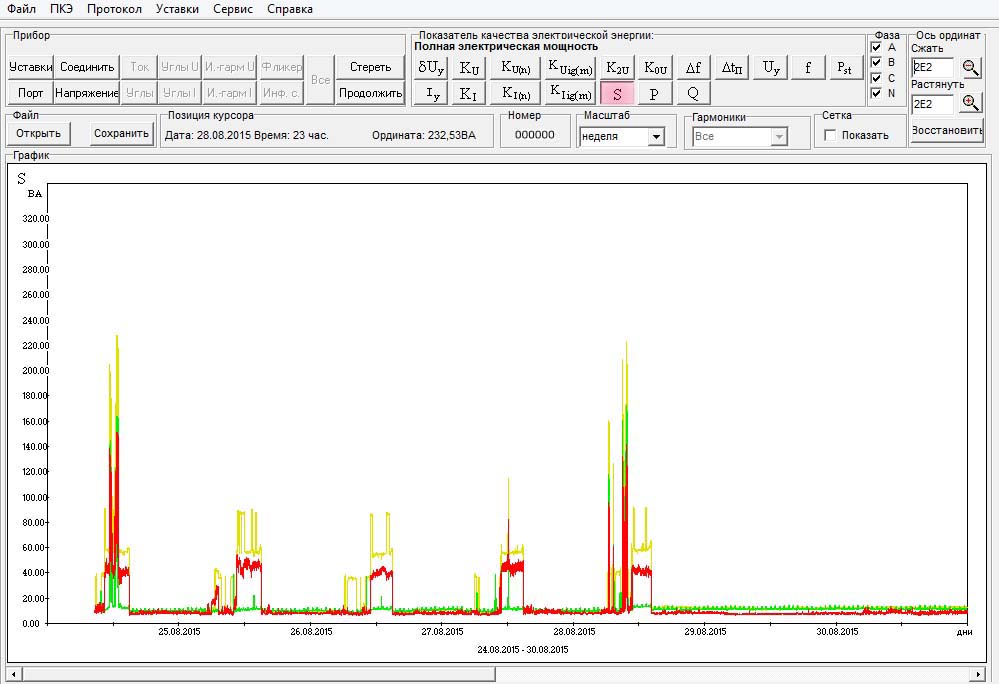

Мощность, Вт
