Система очистки и охлаждения выхлопов дизель-генераторов

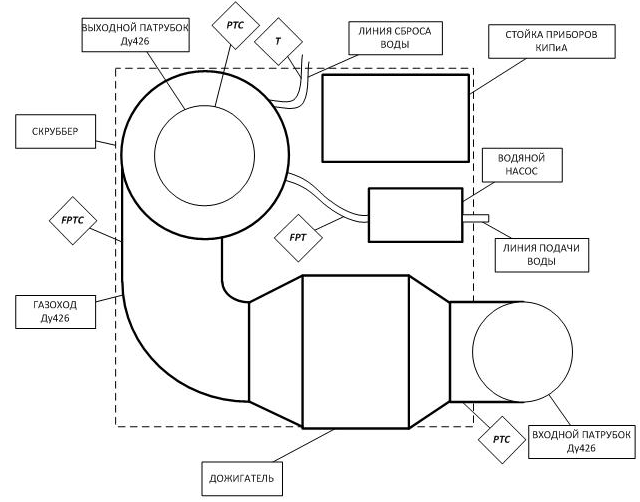

Схема расположения оборудования системы очистки и охлаждения выхлопов (вид сверху)
           Пунктиром показана горизонтальная габаритная площадка 1600х1600 мм.

Обозначения точек измерений КИПиА:

         F – измерение расхода,

       P – измерение давления,

      Т – измерение температуры,

      С – отбор проб на анализ состава газового потока

          Исходный газовый поток поступает сверху через газовый патрубок (Ду426) в каталитический дожигатель, в котором происходит окисление СО и углеводородов, а также частичное восстановление оксидов азота и частичное окисление сажевых частиц. После этого поток направляется в центробежный скруббер, где происходит охлаждение газа до 100-110°С, а также доочистка от оксидов азота и сажи. Скруббер орошается водой из водопровода, подаваемой с помощью насоса. Отработанная вода с температурой 60-70°С сливается в дренажную линию (канализацию). Очищенные выхлопы выходят из скруббера вверх в выхлопную линию (Ду426), через которую сбрасываются в атмосферу.
         Скруббер представляет собой вихревой аппарат с внешним диаметром 800 мм и общей высотой около 2400 мм. Скруббер включает в себя лопастной завихритель, обеспечивающий интенсивный тепло- и массообмен между выхлопными газами и водой, за счет чего обеспечивается быстрое охлаждение газов, а также эффективное удаление из них сажевых частиц и поглощение оксидов азота. Ориентировочный расход воды в скруббере при расходе газового потока 6.6 м3/сек при исходной температуре газов ~500°С – до 8 м3/час.
         Каталитический дожигатель представляет собой емкостной аппарат прямоугольного сечения с ориентировочными габаритами (ширина х длина х высота) 700х500х1600 мм. В аппарате располагается вертикальный поперечный слой каталитических блоков (картриджей) прямоугольного сечения, содержащих высокоактивный термостойкий катализатор очистки дизельных выхлопов.


На линии газового тракта измеряются и выводятся на щит КИПиА:

  •   Расход газов F (если в системе дизель-генератора не предусмотрено измерение расхода) – точное расположение и способ измерения будут определены в ходе проектирования.
  •   Температура Т и давление Р газового потока в трех точках – перед дожигателем, между дожигателем и скруббером, после скруббера.
  •   Точки отбора проб газа для анализа его состава С располагаются минимум в двух точках - перед дожигателем и после скруббера (если не предусмотрены точки отбора проб на существующих газоходах), может быть также добавлена дополнительная точка между дожигателем и скруббером.
         На щит КИПиА также выводится система управления водным насосом, включающая измерение расхода воды и управление им, кроме того измерению подлежат температуры воды на входе и выходе скруббера. На дренажной линии располагается штуцер для отбора проб отработанной воды из скруббера.
         Состав газов на выходе из скруббера будет соответствовать ГОСТ 17.2.2.02-86 и ГОСТ 17.2.2.05-86. Ориентировочная степень очистки при работе системы при установившемся температурном режиме составит: по СО и углеводородам – не ниже 95%, по оксидам азота и саже – не ниже 85%. Расчетное общее гидравлическое сопротивление системы очистки и охлаждения (по газовому тракту) при расходе газового потока 6.6 м3/сек и температуре 493°С – не более 4.5 Кпа.
